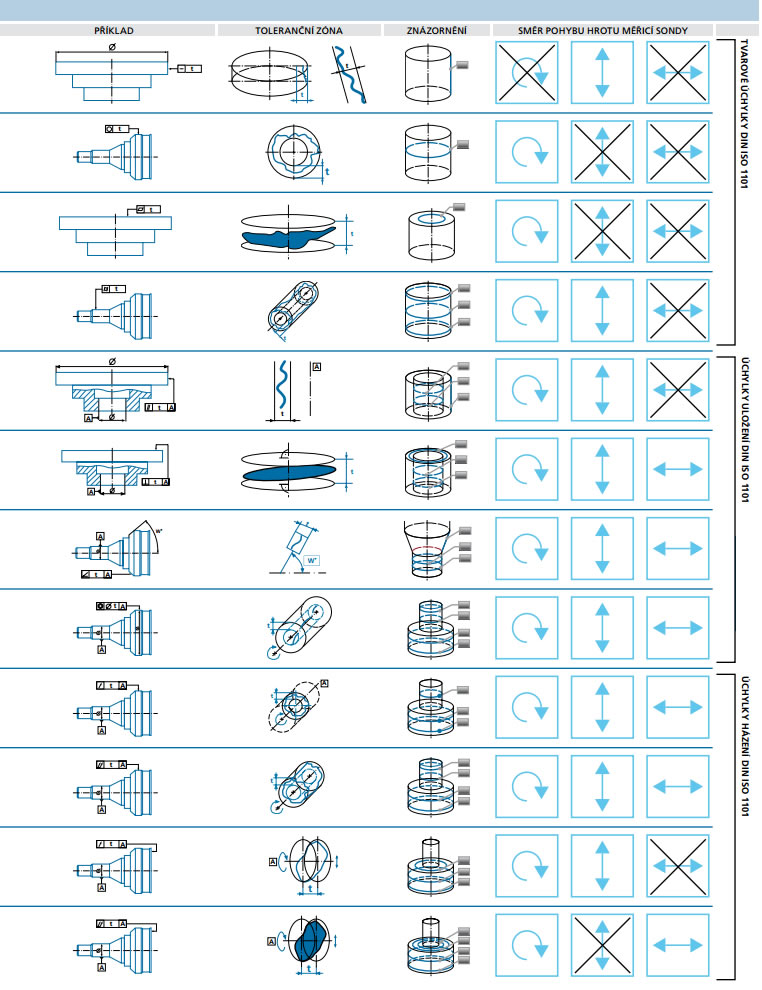

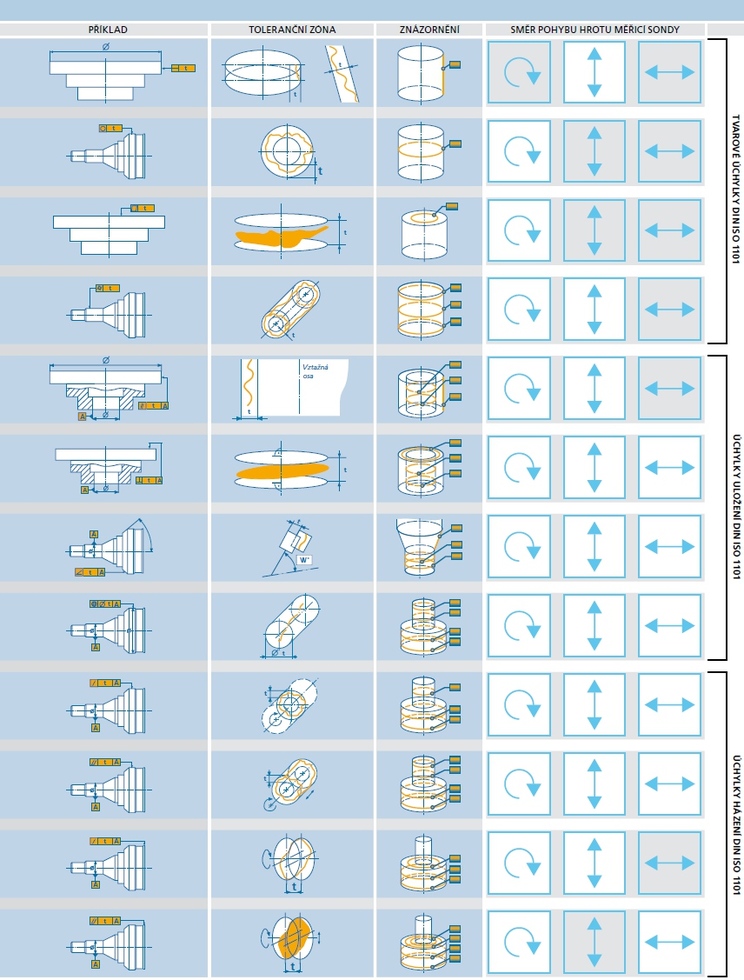

značka | specifikace | tolerance | |
---|---|---|---|
Přímost Toleranční zóna je ohraničena 2 rovnoběžnými přímkami ve vzdálenosti t. Každá povrchová linie tolerovaného válce musí ležet mezi těmito rovnoběžnými přímkami. |
Tolerance přímosti povrchové linie. | ||
Kruhovitost Toleranční zóna je ohraničena 2 soustřednými kružnicemi o vzdálenosti t. Obvodové linie tolerovaného válce musí ležet při libovolném radiálním řezu uvnitř obou kružnic. |
Tolerance kruhovitosti obvodové linie kružnic válce. | ||
Rovinnost Toleranční zóna je ohraničena 2 rovnoběžnými rovinami o vzdálenosti t, jejíž rozměr odpovídá rozměru tolerované plochy. Skutečná plocha měřeného dílu musí ležet mezi oběmi rovnoběžnými rovinami. Dodatečně je např. omezena tvarová odchylka. |
Rovinnost plochy | ||
Válcovitost Toleranční zóna pro tolerovaný plášť válce je tvořena 2 koaxiálními válci s radiálním odstupem t. Tolerance válcovitosti ohraničuje odchylky kruhovitosti, přímosti povrchových přímek a rovnoběžnosti povrchových přímek pláště válce k ose válce. |
Tolerance válcovitosti pláště válce. | ||
Rovnoběžnost Toleranční zóna, v níž musí ležet povrchové linie tolerovaného válce, je ohraničena 2 rovnoběžnými přímkami o vzdálenosti t, které jsou rovnoběžné se vztažnou osou. |
Tolerance rovnoběžnosti povrchové linie ke vztažné ose. | ||
Kolmost Toleranční zóna je ohraničena 2 rovnoběžnými rovinami o vzdálenosti t, které jsou kolmé ke vztažné ose. Tolerované čelní plochy musí ležet mezi těmito rovinami. |
Tolerance kolmosti plochy ke vztažné ose. | ||
Náklon Toleranční zóna je ohraničena 2 rovnoběžnými rovinami o vzdálenosti t, které jsou úhlově nakloněny ke vztažné ose. Tolerovaná plocha musí ležet mezi těmito rovinami. |
Tolerance náklonu ke vztažné ose. | ||
Souosost Toleranční zóna je ohraničena válcem o průměru t, jehož osa je totožná se vztažnou osou. Skutečná osa tolerovaných elementů musí ležet uvnitř toleranční zóny. |
Tolerance souososti osy válce ke vztažné ose. | ||
Obvodové házení Toleranční zóna je v každém libovolném radiálním řezu kolmém ke vztažné ose ohraničená 2 kružnicemi o vzdálenosti t, jejichž společný střed leží na vztažné ose. Tolerance obvodového házení platí všeobecně pro jedno úplné otočení tolerovaných elementů kolem vztažné osy. |
Tolerance obvodového házení obvodové linie ke vztažné (rotační) ose. | ||
Celkové obvodové házení Toleranční zóna je ohraničena 2 soustřednými kružnicemi o vzdálenosti t. Obvodové linie tolerovaného válce musí ležet při libovolném radiálním řezu uvnitř obou kružnic. |
Tolerance celkového obvodového házení pláště válce ke vztažné (rotační) ose. | ||
Čelní házení Toleranční zóna je v každém libovolném radiálním řezu ohraničena 2 kružnicemi o vzdálenosti t. Kružnice leží v měřicím válci, jehož osa je totožná se vztažnou osou. Průměr měřicího válce může nabývat každé hodnoty průměru čela válce. |
Tolerance čelního házení čela válcového prvku. | ||
Celkové čelní házení Toleranční zóna je ohraničena 2 rovnoběžnými rovinami o vzdálenosti t, které jsou kolmé ke vztažné (rotační) ose. Při opakované rotaci kolem vztažné osy a radiálním posunu sejmutí měřicích hodnot, musí všechny body povrchu tolerované čelní plochy ležet uvnitř toleranční zóny. |
Tolerance celkového čelního házení čelní plochy válcového prvku. |
