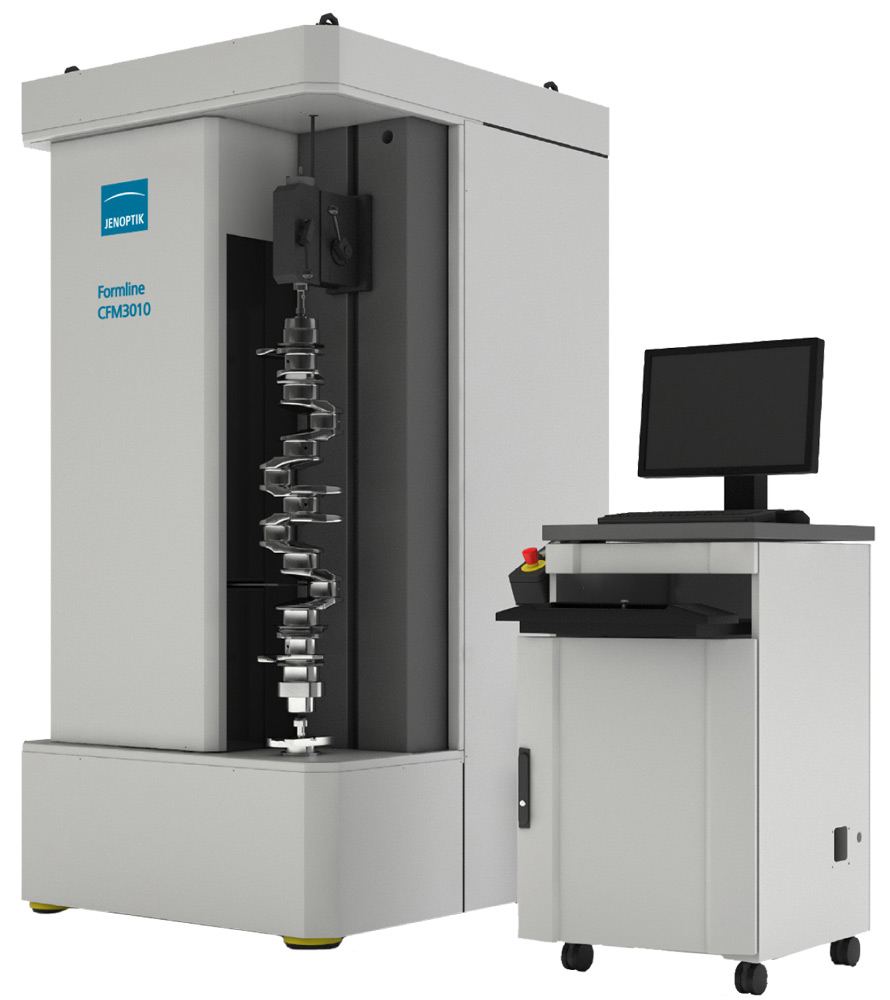

Formline CFM

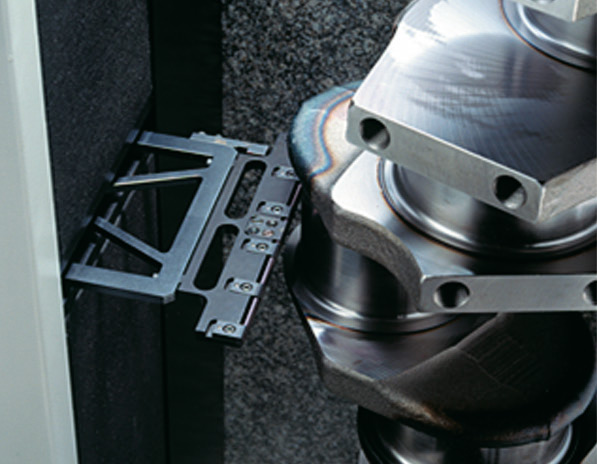

Detail měřícího dotyku v kontaktu s ložiskovým ojem

Formline CFM je novou generací systému na měření klikových a vačkových hřídelí. Vyznačuje se svou rychlostí a flexibilitou a díky velkému rozlišení disponuje výjimečnou přesností. Vedení osy R se pohybuje na vzduchovém ložisku z důvodu nízkého opotřebení. Díky ložisku bez tření a zpětného pnutí neovlivňují výsledek měření žádné mechanické síly. Proto nevykazuje téměř žádné chyby v měření, které by bylo třeba kompenzovat.

Popis

• Vyhodnocuje všechny parametry tvaru a polohy spolu s délkami, průměry a tvarem vačky
• Měří hřídele s délkou až do 1500 mm* a průměrem do 300 mm
• Robustní a flexibilní pro použití v měřicích laboratořích a v dílenském prostředí
• Vysoká rychlost měření a pohybů os se kombinuje s krátkou dobou vyhodnocování
• Programovatelné sekvence měření vytváří optimální prostředí pro provoz CNC
• Součásti odolné proti opotřebení a jednoduchá kalibrace minimalizují provozní náklady
• Velmi přesný s opakovatelností měření do 0,3 μm
• Vysoká hustota referenčních bodů (až 3600 za otáčku). Nezbytné pro rozpoznání krátkovlnných rušivých signálů chvění
• Ložisko vřeteníku s úchylkou házení menší než 0,3 μm
• Bez vlivu výkyvů okolní teploty, vlhkosti vzduchu a změn tlaku vzduchu
• Integrovaná spínací skříňka, počítačová tiskárna a další doplňky

Standardní měření zahrnuje:

Kruhovitost, tvar válce, házení a celkové házení, souosost, rovnoběžnost, poloměr zdvihu klikových čepů, úhlové rozložení, průměr, rovnoběžnost os čepů a lineárních profilů.
