Waveline W800/W900
Firma Jenoptik uvedla na trh novou koncepci přístrojů na měření drsnosti a kontury označenou Waveline W800 a W900 s cílem ještě lépe vyhovět náročným požadavkům moderní štíhlé výroby. Kompaktní konstrukce se vzájemně zaměnitelnými komponenty dovoluje nabídnout od jednoúčelových měřicích přístrojů až po univerzální řešení pro nejnáročnější aplikace pro vývojová střediska.
Flexibilita bez hranic
- vysoká modularita
- rozšiřitelná flexibilita

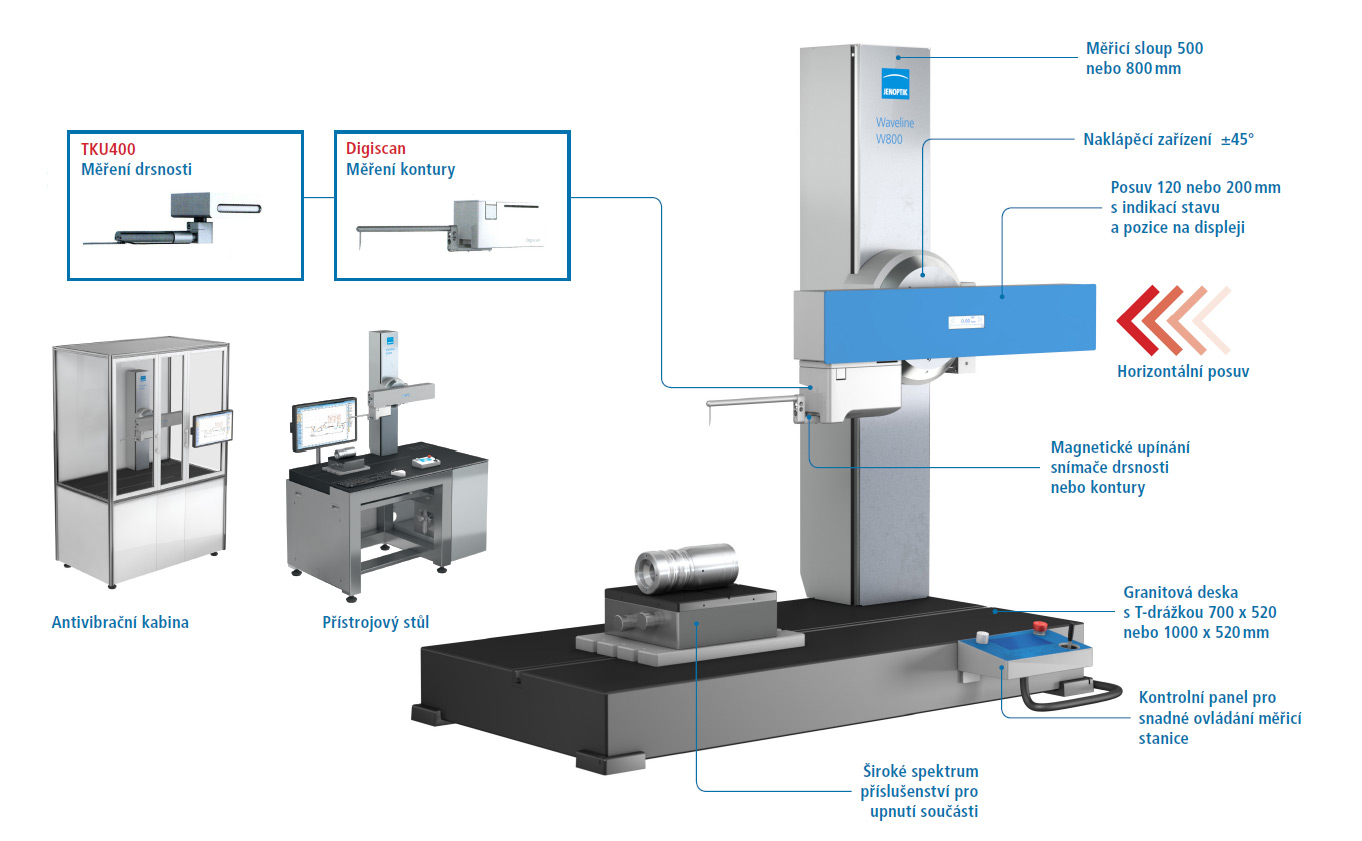

Moderní koncept pro nejvyšší měření a flexibilitu

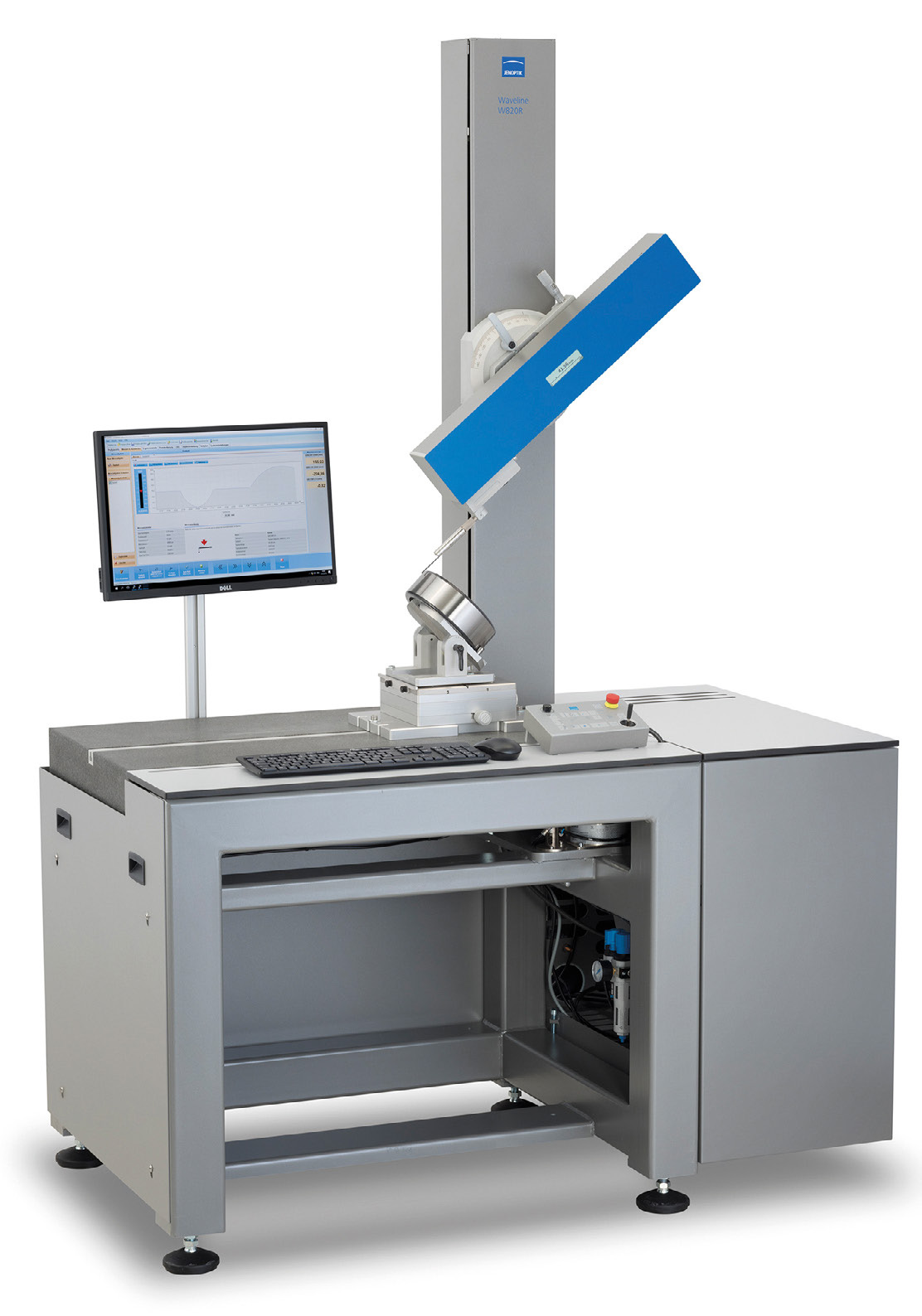

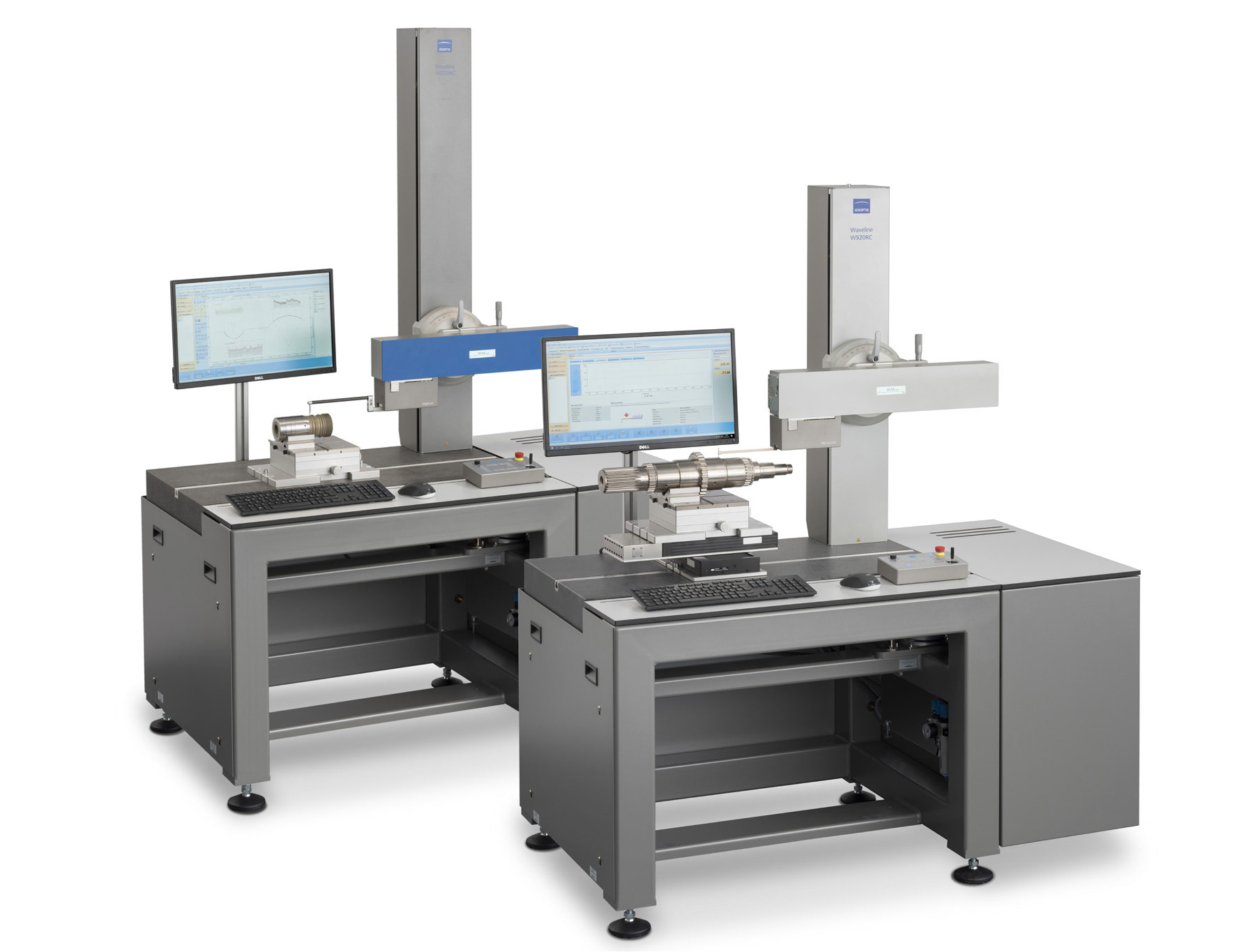

Systém Waveline W800/W900 je koncipován pro maximální spektrum aplikací. Všechny jeho komponenty jsou modulární. Průmyslové výrobní procesy jsou velmi odlišné s mnoha požadavky na měřicí techniku. Systém W800 je charakteristický pro měření drsnosti a kontury v manuálním nebo poloautomatickém režimu. Systém W900 je systém koncipovaný pro měření v automatickém cyklu.
Nový koncept pohyblivého posuvového přístroje dovoluje ještě pohodlněji dosáhnout do těžko přístupných míst dílců.
Proto jsou systémy jednoduchým způsobem ovladatelné a nabízí díky softwaru Evovis komplikované vyhodnocovací analýzy. Výsledky jsou velmi stabilní a rychle dosažitelné.

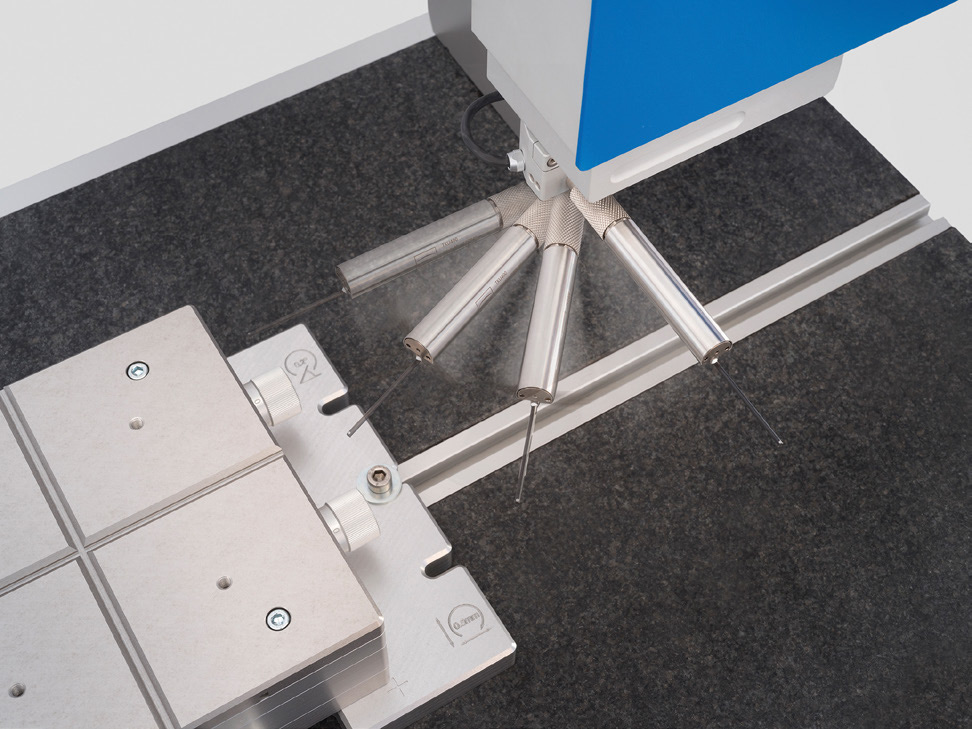

Systém magnetického upnutí snímačů pro měření drsnosti a kontury Quick-change adaptér pro rychlou výměnu bez použití nástrojů, bez propojování kabelů a s identifikací snímačů a ramínek.
Aktuální řešení opustilo jednoznačně původní koncept a konstruktéři se vydali vlastní novou cestou vývoje. Z pohledu technického jde o velmi zajímavé řešení chráněné patentem. Originální způsob pohybu pro posuv snímače se dosahuje pohybem celé posuvové jednotky. Oproti původnímu řešení, kde se přímovod pohyboval v ložiskách tělesa, se zde princip pohybu vyměnil. Jde o opačný způsob pohybu – přímovod je pevný a pohybuje se vnější konstrukce. Řešení měřicích úloh „netrpí“ nutností prodlužovat ramínka z důvodu odjíždění snímače pod posuvový přístroj a tím pádem ztrácet kvalitu měřicího procesu použitím dlouhých ramen. Rychlost posuvu až do 200 mm/s přispěje ke kalkulaci s kratšími časy měření.

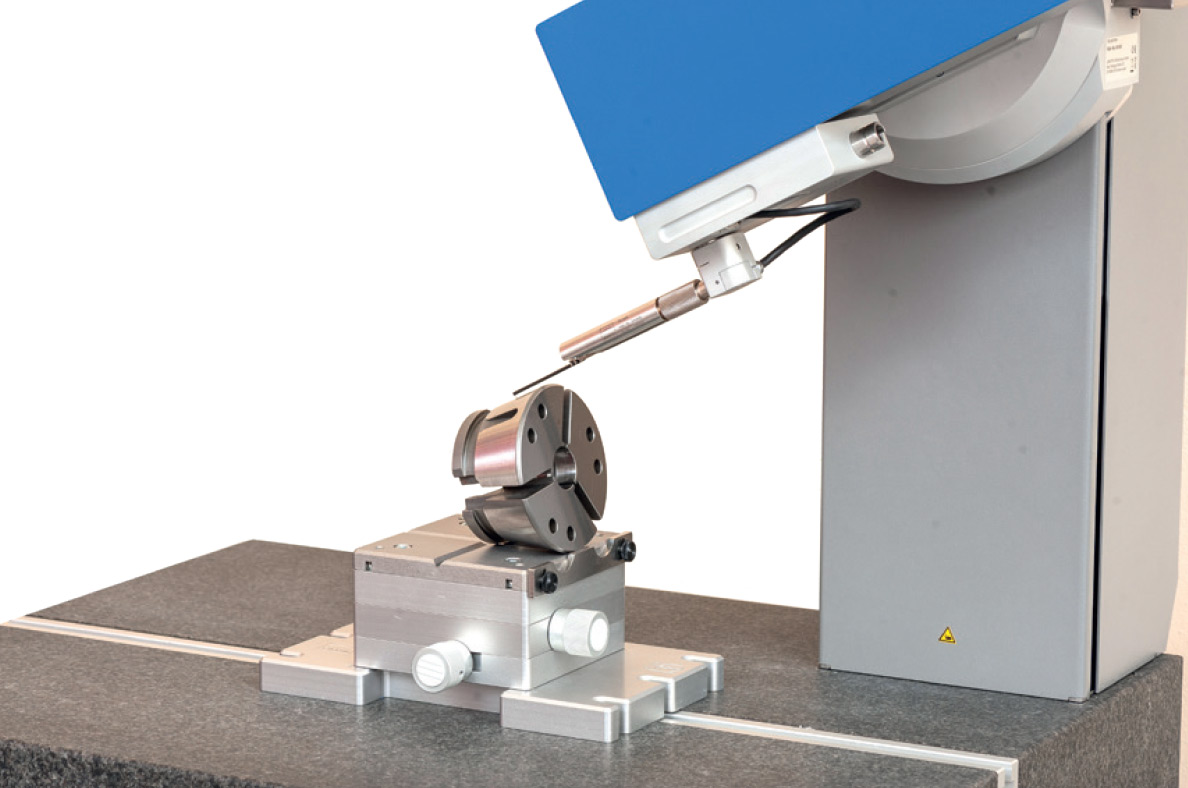

Způsob vyklopení snímače TKU400 pro měření v příčném směru
Přínos Waveline W800/W900
- individuální konfigurace pro drsnost a konturu
- mnohočetné varianty sestavení přístroje
- bezpečný a rychlý Quick-change adaptér na výměnu snímačů
- lehce vyměnitelná ramínka s identifikací
- zvýšená přesnost
- zvýšená rychlost pohybů
