Snímače
K měřicímu pracovišti T8000 je k dispozici velké množství relativních a absolutních snímačů, které lze využít pro mnoho různých aplikací na měření drsnosti, vlnitosti a profilu povrchu.

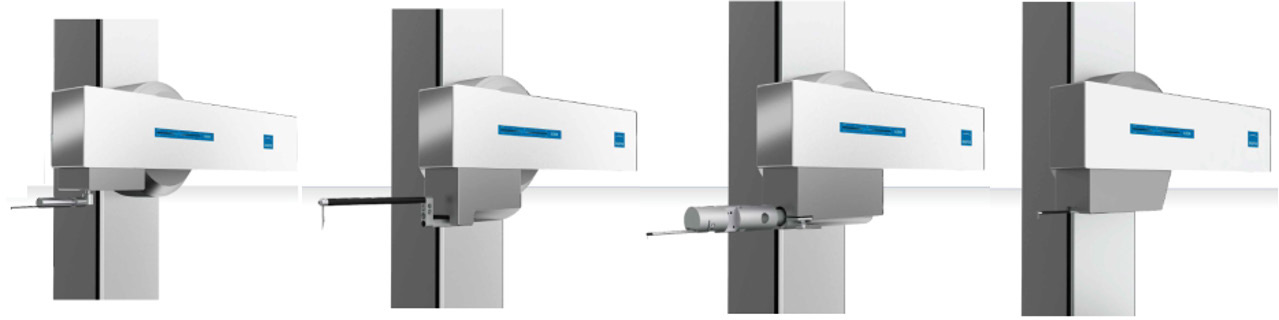

Quick-change je nová koncepce snímačů s univerzálním výměnným adaptérem na magnetickém držáku. Ten dovoluje upevnit všechny typy vyráběných snímačů na spodní část posuvového přístroje nebo na jeho čelní díl v případě varianty W900. Výměna se provede ručně – upevněním do prizmatických drážek s automatickým elektronickým propojením kontaktů. Po upevnění jsou snímače identifikovány a nastaveny k měření. Snímače pro drsnost TKU až do zdvihu 1600 μm, snímač Surfscan až do zdvihu 12 mm pro drsnost a konturu, Nanoscan do zdvihu 48 mm pro drsnost a konturu a pro samostatné měření kontury snímač Digiscan až do zdvihu 90 mm. Pro využití stávajících typů snímačů je k dispozici adaptér. To je řešení, ke kterému vybízí úlohy průmyslu 4.0 a vede k efektivnímu využití CNC pohybů a plnému nasazení do procesu řízení kvality bez zásahu obsluhy.

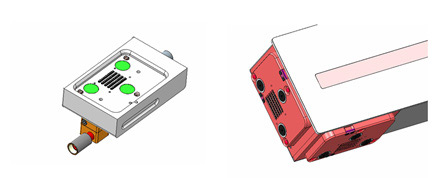

Schéma a princip Quick-change adaptéru upevnění snímačů pro přístroj W900 ve dvou pozicích. Upevnění je magnetické s bezkabelovým spojením kontaktů.

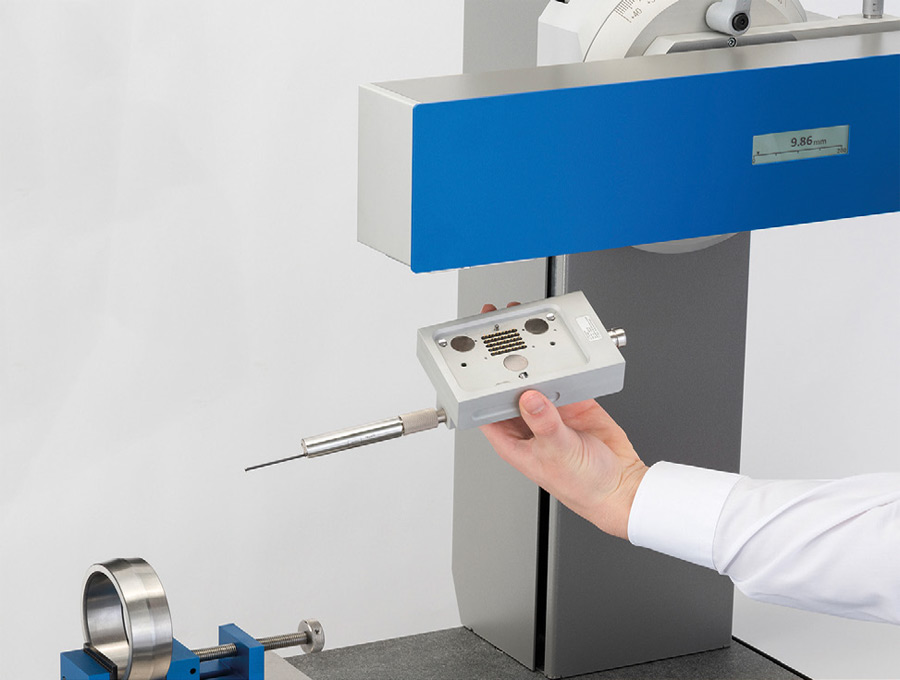

Magnetické upnutí snímače TKU400

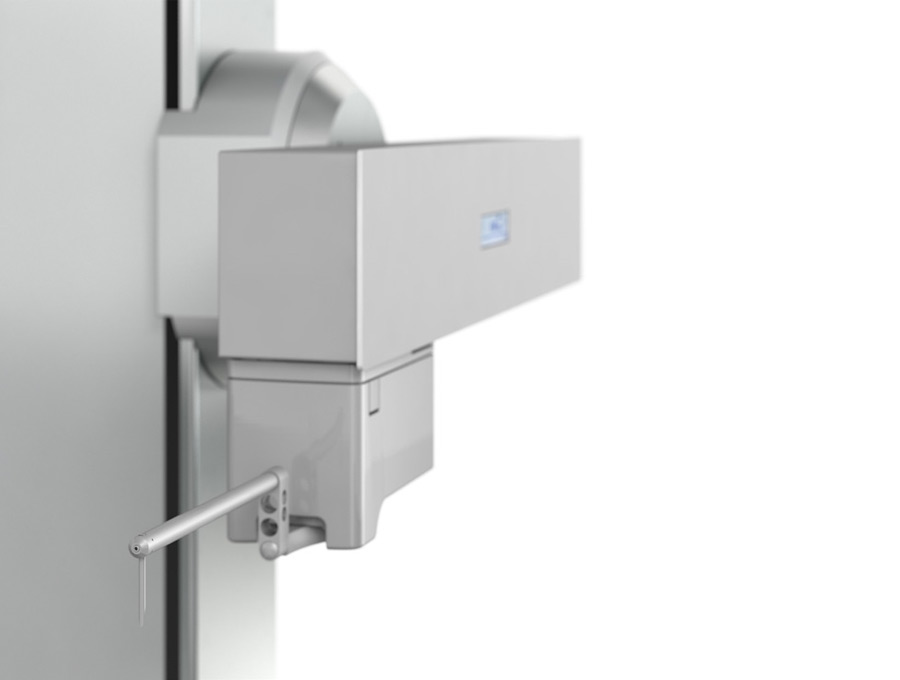

Snímač kontury Digiscan

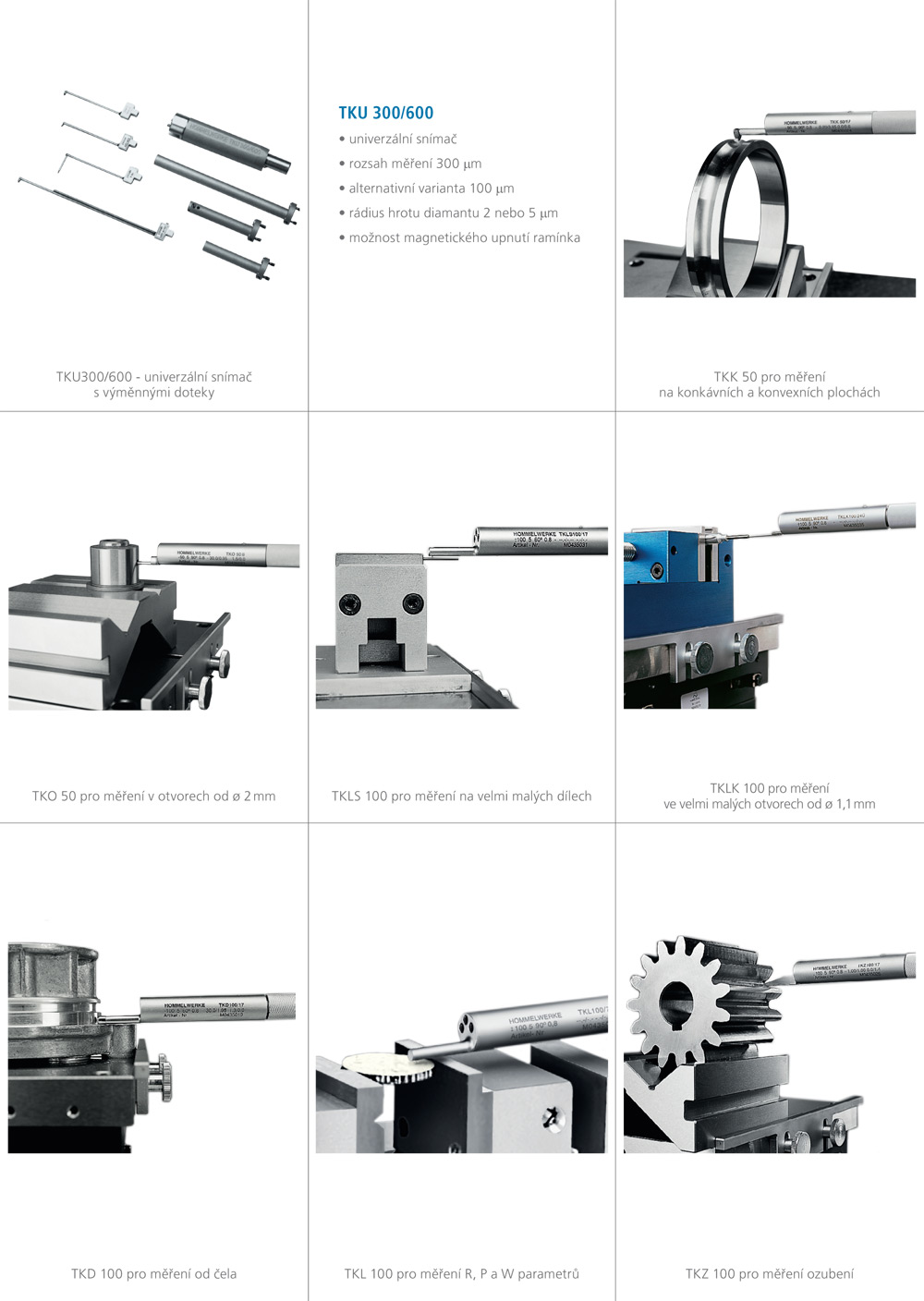

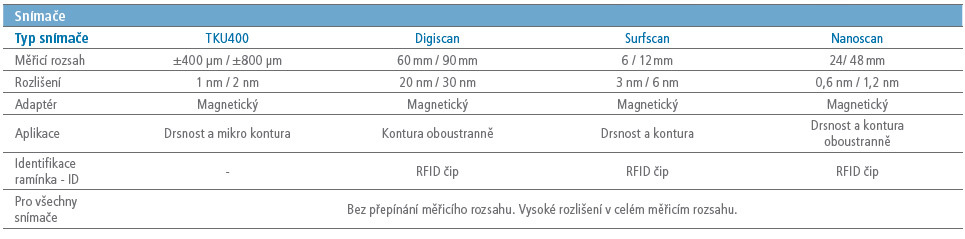

K měřicímu pracovišti Waveline W800/W900 je k dispozici velké množství relativních a absolutních snímačů, které lze využít pro mnoho různých aplikací na měření drsnosti, vlnitosti a profilu povrchu. Výběr dostupných snímačů řady T8000 je uveden níže. K připojení je nutný adaptér PA 12-6.
