OPTICLINE T3D

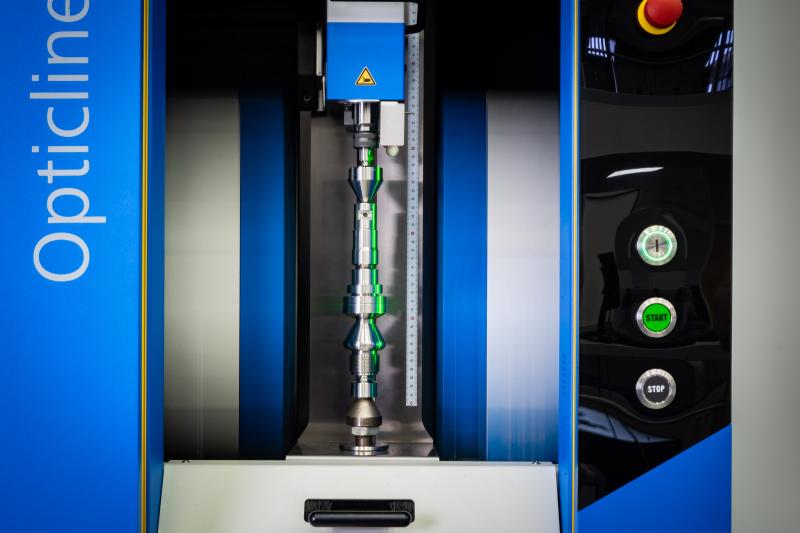

Měření rotačních součástí opticky a skenováním současně

mnoho úloh na kontrolu rozměrů součástí hřídelového typu je s úspěchem vyřešeno optickou kontrolou a délky a čelní házení je možné zároveň měřit axiální dotykovou sondou TSP. Rostoucí požadavky na rychlejší a automatizovanou výrobu přinesly další úkoly k technickému dořešení. Kamerové systémy nabízí inteligentní zpracování obrazu, ale problém nastává, pokud nejsou hrany „viditelné“ a kamera je nedokáže spolehlivě rozlišit. Nejobvyklejší problém je při měření tzv.“podbroušených“ ploch. V těchto případech se s úspěchem používá dotyková metoda. A ačkoliv je to způsob výrazně pomalejší, jeho velkou výhodou je jednoznačná jistota snímání tvaru. Firma JENOPTIK Industrial Metrology představila řešení použití metody skenování povrchu v kombinaci s optickou kontrolou. Tato metoda poměrně velmi rozšířila další možnosti využití přístroje.

Vhodné úlohy pro použití skenovacího modulu:

Měření drážek
Průměry a polohy otvorů
Axiální pozice, délkové pozice malých sražení
Úhlové pozice, rotační pozice
Radiální pozice
Délky
Axiální házení
Pravoúhlost (naskenovaná přímka vůči optické ose)
A další

Proč je údržba důležitá?

Systém Jenoptik Opticline je navržen pro poskytování vysoce přesných měření různých válcových součástek, avšak stejně jako jakákoli pokročilá technologie vyžaduje pravidelnou péči, aby si zachoval svou výkonnost. Postupem času může i drobné opotřebení způsobit nepřesnosti v měření, což může ovlivnit celý výrobní proces. Implementací proaktivního plánu údržby můžete zajistit, že systém Opticline zůstane v optimálním stavu a bude denně poskytovat spolehlivá a přesná měření.

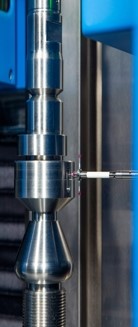

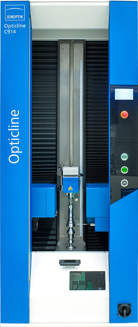

Snímač T3D je určen jako opce pro přístroje, které jsou používány v automatických linkách. Jeho úkolem je doplnit rychlou optickou část měření dotykovou metodou pro získání dat tvarů, které jsou kamerou těžko dostupné nebo nezjistitelné.

Snímač T3D lze doplnit výměníkem dotyků. Dotyky mohou využívat systém identifikace ramínek.

Přínos pro uživatele je ve vyšším efektu využití přístroje. Především jsou to tyto úspory:

1. Vyhnutí se použití dalších měřicích přístrojů

2. Zkrácení výrobních a manipulačních časů

3. Rozšířené měřicí možnosti

4. Zvýšení kvality výrobního procesu

5. Vytvoření spolehlivé dokumentace

Typické součásti:
